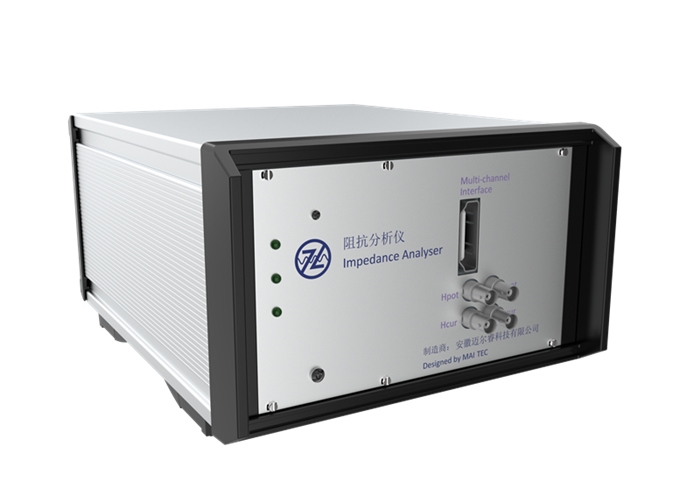

精密阻抗分析仪单通道精研细节，多通道并行破局——全维度赋能电学测量革新

　　在5G通信、新能源汽车、半导体封装等高精尖领域，阻抗测量正面临双重挑战：一方面需捕捉元器件微观电特性的毫厘之差，另一方面需应对复杂系统中多节点参数的同步分析。精密阻抗分析仪通过单通道精度与多通道高效并行的双重技术架构，为科研与工业用户提供了“微观洞察+宏观掌控”的全场景解决方案，重新定义了电学测量的效率与深度。


　　一、单通道测量：纳米级精度，解锁微观电特性密码

　　单通道模式专注于对单个元件或测试点的深度解析，其核心优势在于：

　　1.超分辨率解析能力：采用16位高精度ADC与四端对测量技术，可分辨0.001mΩ级微小电阻变化，配合0.01°的相位角分辨率，精准捕捉介电材料、MEMS传感器等器件的频率响应特征。某射频滤波器厂商通过该模式，成功定位到0.1pF级的寄生电容偏差，将产品良率提升至99.8%。

　　2.动态范围覆盖6个数量级：从10μΩ至100MΩ的阻抗范围，配合-120dB至+20dBm的功率调节，可完整表征从超导材料到高压电容的电学特性，避免传统仪器因量程切换导致的测量盲区。

　　3.环境自适应补偿：内置温度、湿度传感器与智能补偿算法，实时修正环境干扰对测量结果的影响，确保在-40℃至85℃工业现场仍能保持0.05%的测量精度。

　　二、多通道测量：并行加速，重构系统级测试范式

　　多通道模式通过16通道同步扫描与分布式信号处理技术，实现复杂系统的高效分析：

　　1.100倍效率跃升：在电池模组、集成电路封装等场景中，可同时对16个测试点进行阻抗频谱扫描，将测试时间从传统单通道的16小时压缩至1小时内，大幅缩短研发周期。

　　2.通道间隔离度＞100dB：采用光耦隔离与独立信号源设计，确保各通道测量互不干扰，即使在测试高压动力电池时，也能精准分离每个电芯的阻抗特性，为BMS算法提供可靠数据支撑。

　　3.自动化拓扑映射：配套软件支持自定义通道分组与测试序列，可自动生成三维阻抗分布图，帮助工程师快速定位PCB板上的信号完整性缺陷或电力设备中的局部老化点。

　　从单点精度到系统级并行分析，精密阻抗分析仪以“双模驱动”技术架构，为电学测量提供了全新的灵活性。无论是追求纳米级精度的材料研究，还是需要高效表征的产线检测，它都能以精准、快速、可靠的表现，成为推动技术创新与品质升级的核心工具。
